FISCHER Svorka DLA A2, bal. 10 ks

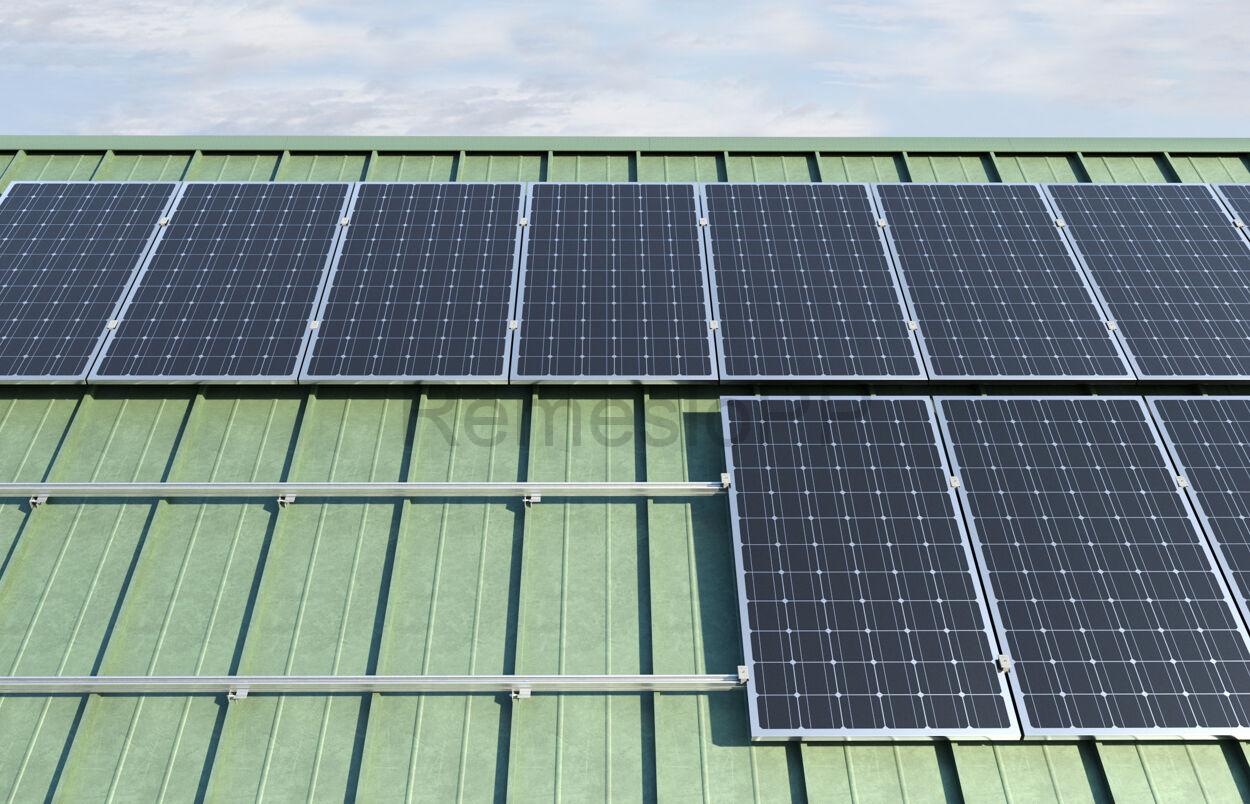

Korózii odolný prvok na upevnenie nosníkov na strechu z vlnitého plechu
novinka doprava zdarma
skladom
Kompletné špecifikácie

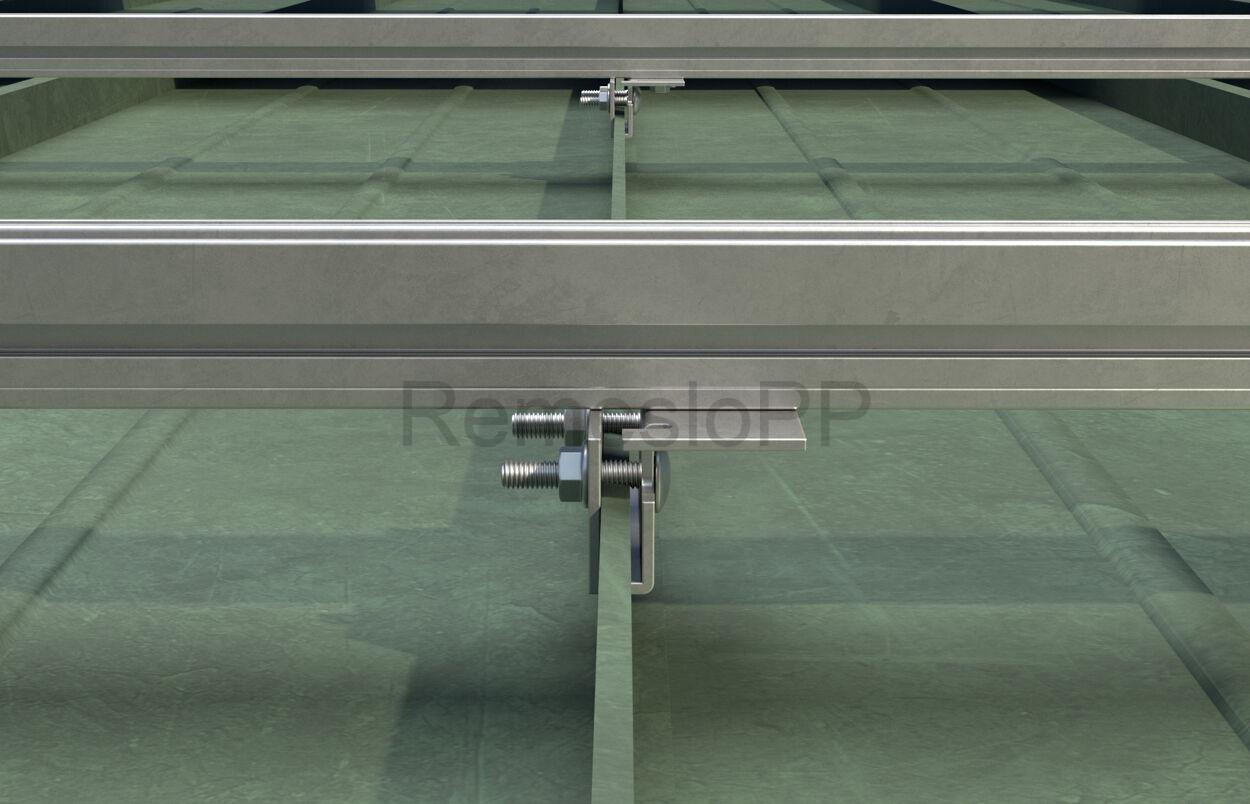

Falcovaná svorka je celkom jednoduché zariadenie. Je to svorka, ktorá utiahnutím dvoch skrutiek upevňuje plechovú strešnú krytinu k falcu. Vďaka materiálu z nehrdzavejúcej ocele má dlhú životnosť bez zníženia spoľahlivosti. Po utiahnutí skrutiek sa nosníky fotovoltických panelov pripevnia k základni pomocou skrutiek SKS M8 a maticou s golierom z nehrdzavejúcej ocele. Odporúča sa zabrániť galvanickej korózii na kontakte medzi svorkou a strešnou krytinou použitím kúska butylovej pásky CG INT.
- Svorka obsahuje vopred zmontované skrutky
- Vďaka vopred namontovaným skrutkám je upevnenie na falc otázkou okamihu

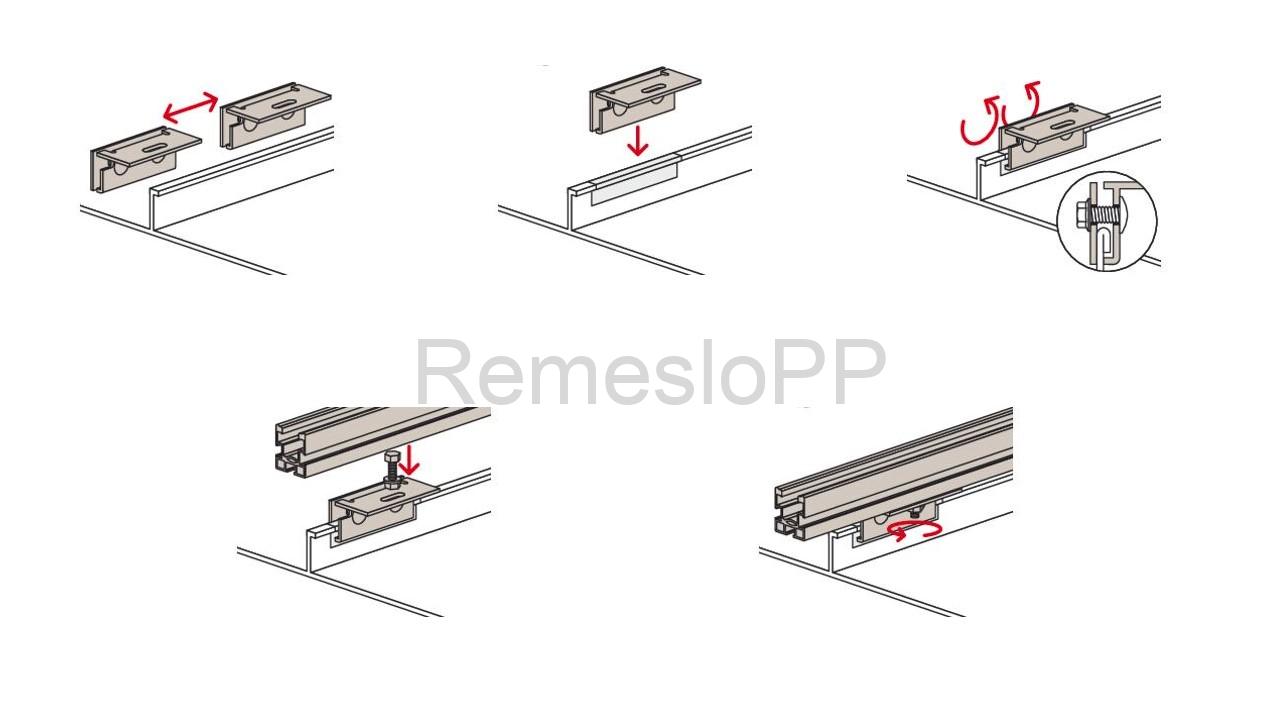

Princíp funkcie / montáž
- Počet svoriek sa musí určiť statickým výpočtom podľa zaťaženia vetrom a snehom.
- Svorky umiestnite podľa polohy prvkov strešnej konštrukcie.
- Na spoj medzi svorkou a strešnou krytinou umiestnite kúsok (aspoň 80 mm) butylovej pásky CG ING ako ochranu proti galvanickej korózii.
- Utiahnite matice na zaistenie svorky.
Technické parametre:
| Uťahovací moment | 15 Nm |
| Rozmer kľúča | 13 mm |
| Váha | 0,25 |
