FISCHER Nosník fischer Solar-Metal 4,45 m pre fotovoltické panely
Profil na montáž fotovoltických panelov na strechy z trapézového plechu
novinka
Kompletné špecifikácie

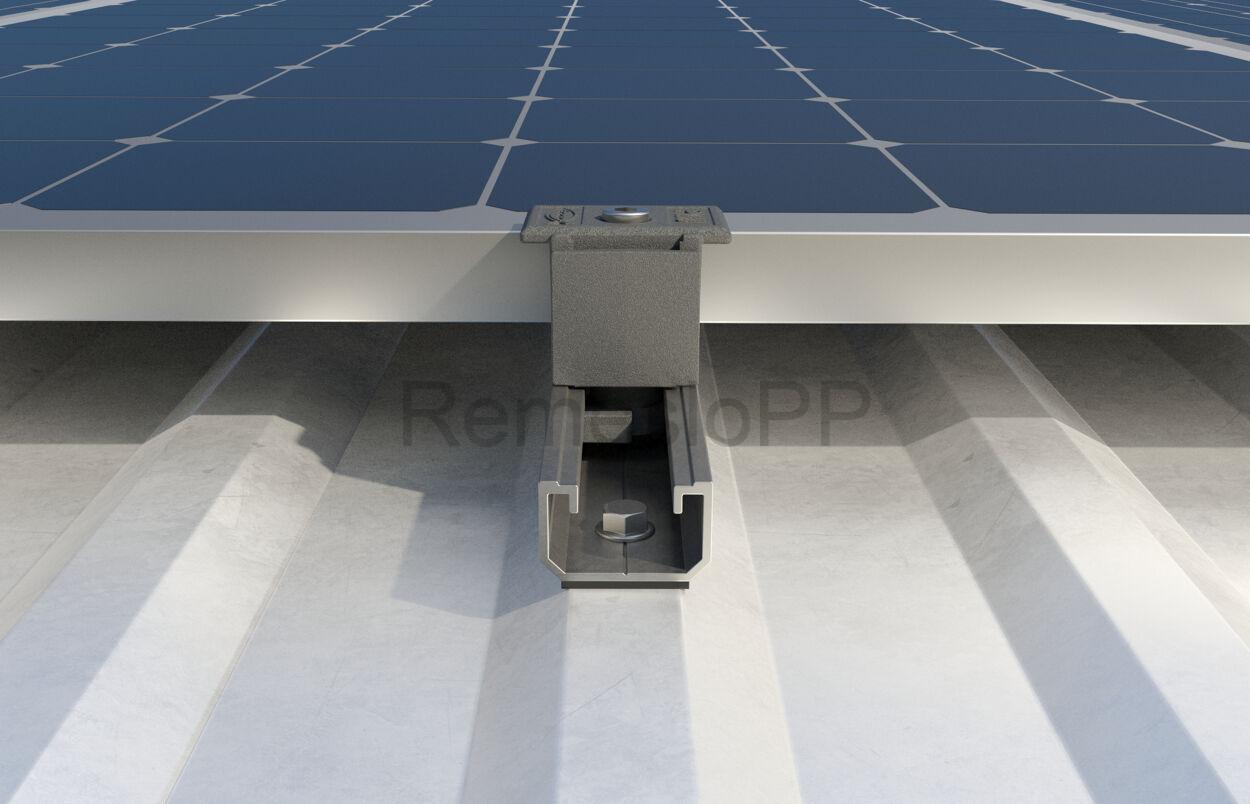

Solar-Metal 4,45 m je hliníkový nosník s dĺžkou 4,45 m s C-profilom, ktorý je určený na upevnenie fotovoltických panelov na konštrukcie z plochého trapézového plechu. Nosník je rozdelený na potrebné časti podľa potreby a statického výpočtu. Pred ich upevnením na trapézový plech sa musí styčná plocha utesniť butylovou tesniacou páskou a vyvŕtať upevňovacie otvory - pri použití nitov (fischer ALG) v nosníku a plechu a pri použití samorezných skrutiek (fischer Solar-Screw) len v nosníku. Počet upevňovacích bodov sa určí na základe statického výpočtu zaťaženia vetrom a snehom. Minimálny počet upevňovacích bodov na segment sú dva. Následne sa do nosníka vloží upevnenie fotovoltického panelu.
- Segmentový upevňovací systém šetrí náklady na materiál a znižuje zásoby.
- Tesniaca vrstva EPDM účinne zabraňuje prenikaniu vody do strešnej konštrukcie.
- Predvŕtané upevňovacie otvory šetria čas na stavbe.
Princíp funkcie / montáž
- Zvážte, či vám bude prospešné používať segmenty alebo stĺpcový profil
- Určite najmenší potrebný počet upevňovacích bodov na základe zaťaženia vetrom a snehom
- Medzi trapézový plech a nosník umiestnite samolepiacu butylovú pásku, ak nie je súčasťou segmentových nosníkov.

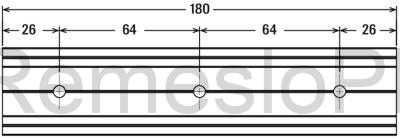

- Upevnenie segmentov pomocou nitov: vyvŕtajte 5,5 mm otvory cez pripravené otvory v trapézovom plechu a upevnite ich pomocou nitov.
- UPEVNENIE ODDELENÝCH PROFILOV SEGMENTOVÝCH PROFILOV S NITMI: oddelený kus pripevnite k trapézovému plechu pomocou tesniacej pásky, prevŕtajte profil a trapézový plech v jednom kroku a upevnite pomocou nitu.
- UPEVNENIE SEGMENTOV POMOCOU SAMOVRTNÝCH SKRUTIEK: upevnite segmenty cez pripravené otvory pomocou samovrtných skrutiek Solar-Screw s podložkou EPDM.
- PRÍPRAVA ODDELENÝCH PROFILOV S NITMI: do oddeleného dielu vyvŕtajte otvory s priemerom 5,5 mm, pripevnite ho k trapézovému plechu pomocou tesniacej pásky a upevnite pomocou samovrtných skrutiek Solar-Screw s podložkou EPDM.
Technické parametre:
Dĺžka |
4.450 mm |
Váha kg/m |
0,58 kg/m |
